西门子Wincc基础使用
创建精致面版
1.根据plc触摸屏版本创建对应的触摸屏（HML精致面版）
2.打开HML块查看连接选项的情况
3.打开设备与网络查看HML与plc连接情况
4.打开画面，根画面，绘制图像
5.检查ip的端口
仿真：
如果是需要仿真就编译后点击仿真就好
plc也是编译后直接点击仿真
仿真问题：
1.仿真后不能显示plc实际值

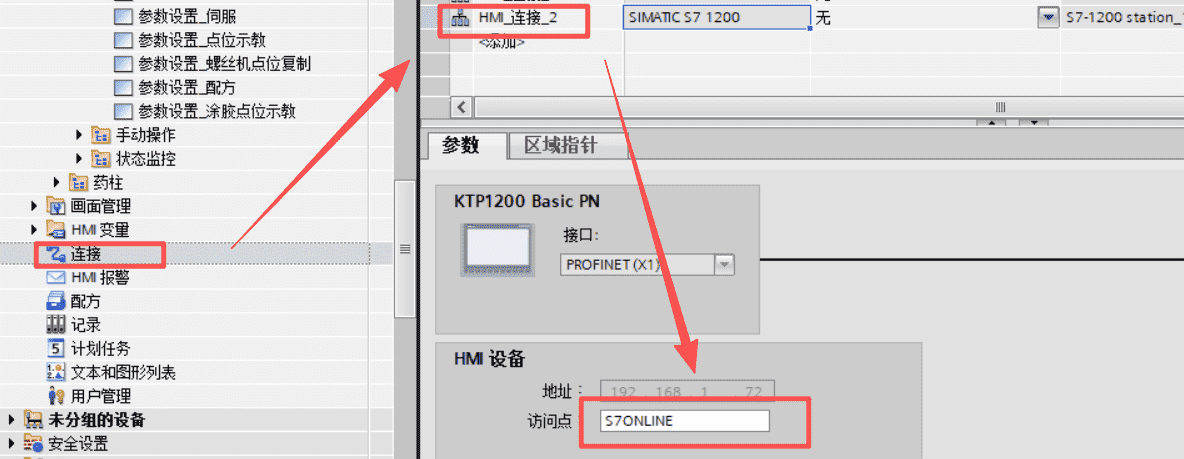

先查看触摸屏的实际访问点

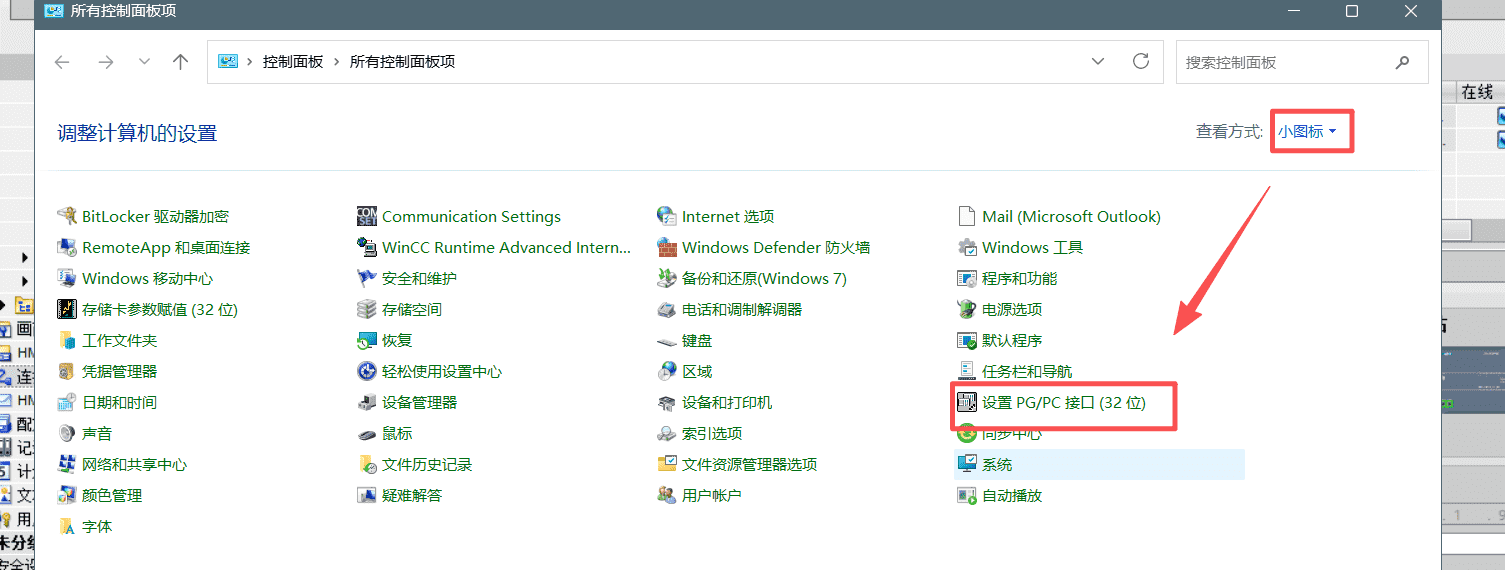

控制面板中设置小图标，选择设置PG/PC接口

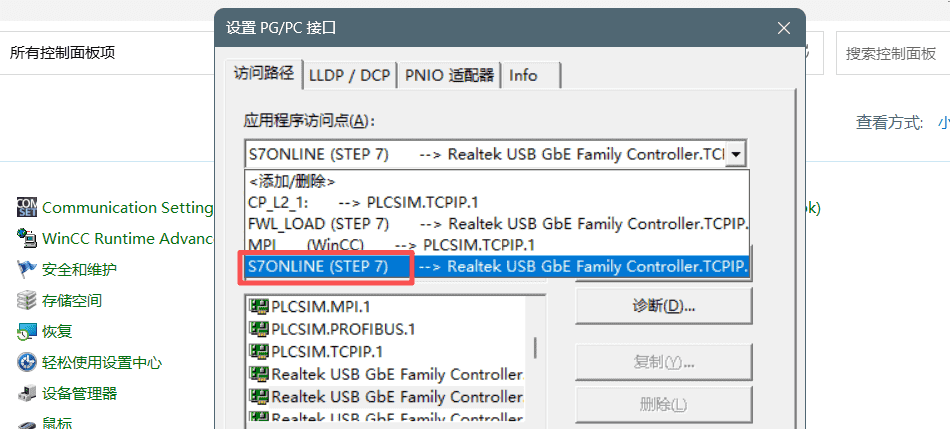

先选择plc中触摸屏的对应访问点

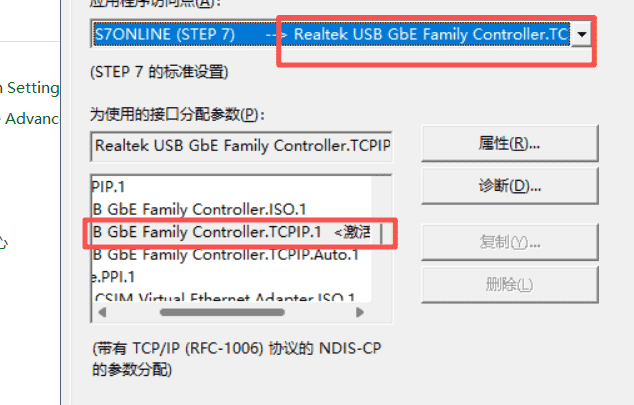

然后选择自己仿真使用的网卡
网口连接实体设备：
1.电脑 Wincc image 的插件有没有安装
2.要看plc的端口还有HML端口有没有和实体机器对应，在不在同一个网段
功能实现
灯：
需要画一个圆–>属性–>显示–>添加新动画–>选择外观
关联属性设置范围
按一次1，再按一次0
事件中选择按下属性 –>函数选择取反位
按下一直运行，抬起就停止
针对只需要执行一次的事件
事件中选择按下和抬起属性 –>按下函数选择置位位，抬起函数选择复位位
需要输入或者显示数据
选择工具栏元素的io域
模板修改：
在画面管理模板中进行修改
画面激活：
通过plc变量获取画面是否激活的状态

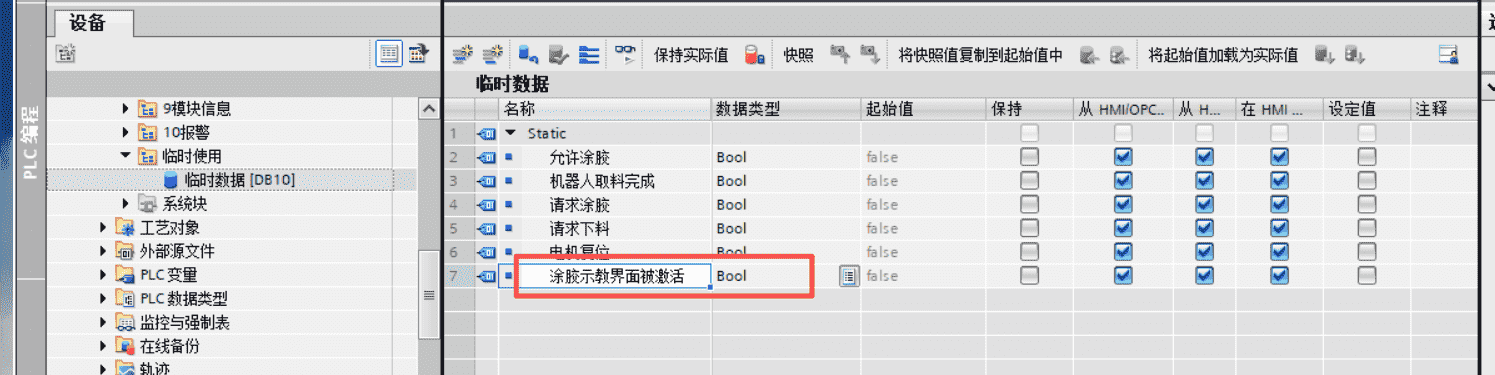

定义变量

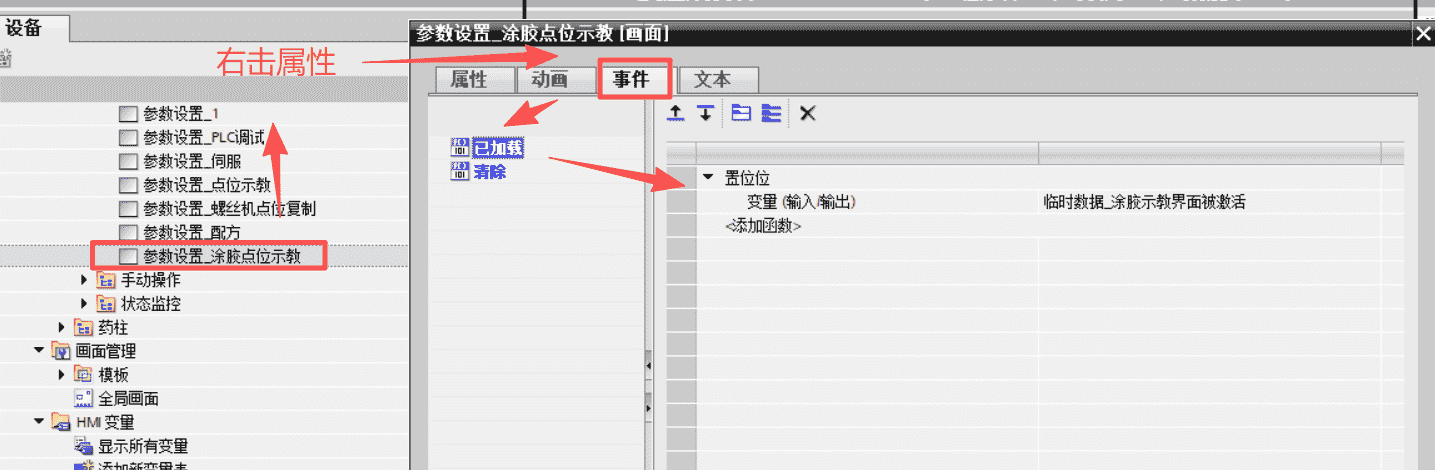

画面设置
画面事件，已加载置位位，清除复位位
应用

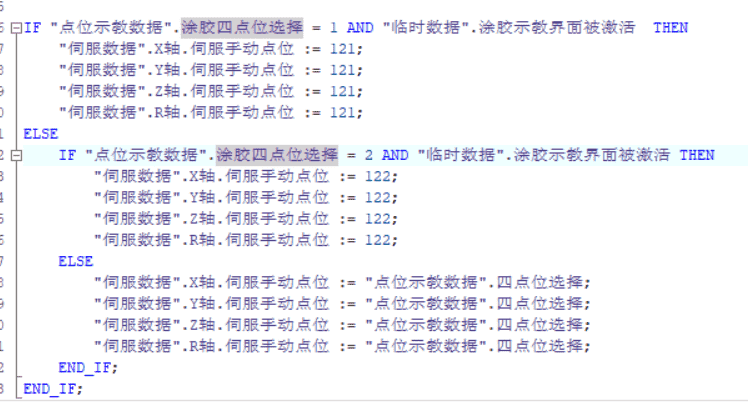

1.解决点位被分为公共点位和不同型号不同的点位，各有一个示教界面，各有一个数据块，但是伺服手动点位只有一个，不能在两个界面使用，需要手动走示教好的点位的时候就只能去另一个界面操作，现在不同界面通过画面激活变量隔离出来，示教走点位互不干扰
