新建项目

项目编号:IEC_bas003

需要修改的属性:

项目描述:什么生产线-什么专机

公司名称:项目经理公司

公司地址1:项目经理公司地点精确到区

创建者:街道:项目经理公司地点精确到区

创建者:邮政编码(住所):清空

创建者:住所:清空

创建者电话:根据要求填

项目负责人:项目经理

安装地点:项目现场位置

客户:简称:客户公司代号

新建页

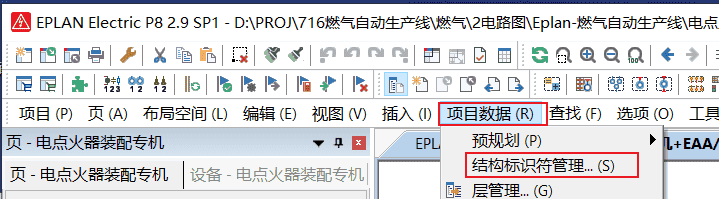

创建高层代号和位置代号

创建位置

创建高层代号

创建名称

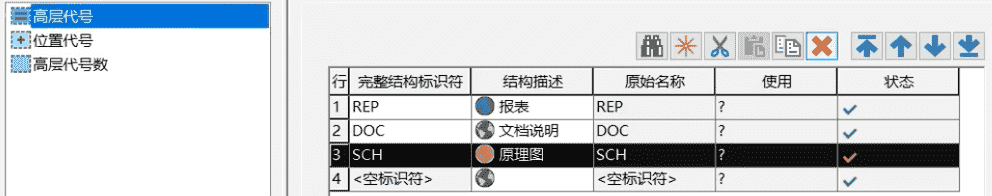

高层代号

高层代号

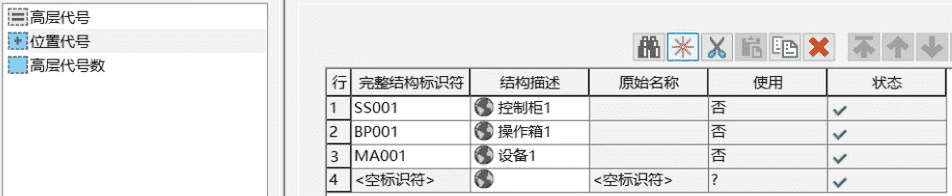

位置代号

位置代号

属性:

高层代号:一般只用到原理图

位置代号:在哪块的电路图(控制柜或者其他)

页名:按照顺序排列1,2,3….

页类型:

首页:标题页/封页
安装版:安装板布局(交互式)
原理图:多线原理图(交互式)

页描述:这个页面是什么内容

表格名称:选择客户公司要求的封面

图框名称:选择要求的图框

比例:

首页:1:1
安装板:1:8
网络连接图:1:5
原理图:1:1

栅格:

首页:4mm
安装板:1mm
网络连接图:4mm
原理图:1mm

导入EDZ部件文件

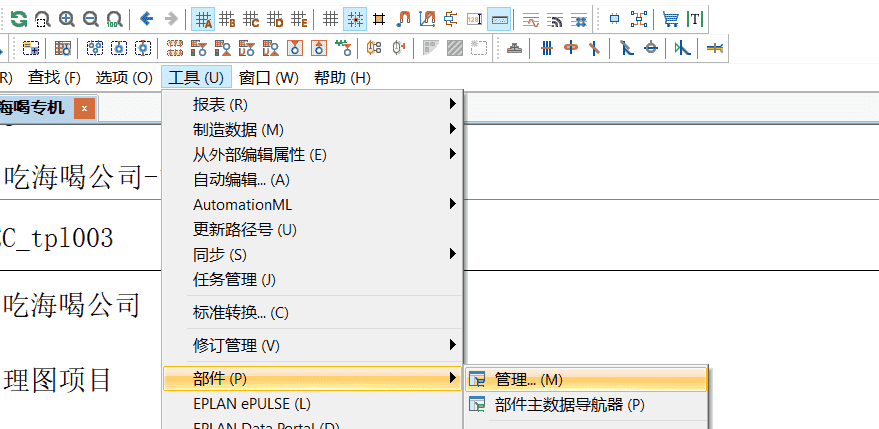

进入部件管理

部件管理

进入后点击 附加–>导入–>选择本地下好的EDZ文件–>确定

导入宏文件

将现成的宏文件导入eplan

找到eplan的安装路径

EPLAN\Data\宏\Company name

将宏文件拖到文件夹中

部件制作

新建断路器

右键-->新建-->零部件-->根据产品的型号名称创建部件

需要修改的位置

常规

部件编号:产品的具体型号

类型编号:产品的具体型号

名称1: 断路器就是空气断路器

制造商:施耐德…

供应商:施耐德…

订货编号:可填可不填

安装数据(制作2d 3d安装图时候使用的外观尺寸)

宽度:

高度:

图形宏:3d图形

图片文件:选中时用于展示的图片

技术数据

技术参数:比如 C 630A

部件分组:断路器

功能模板(显示符号的样子和连接点名称)

功能定义:三级断路器

连接点代号:(通过Ctrl+Enter可以添加换行符¶ ,上下工六个连接点 L1¶U1¶L2¶V1¶L3¶W1)

符号:选择一个合适三级断路器的符号

配置,应用好之后 ,在新建的部件上右键–>分配功能模板,就可以使用新的部件了

绘制原理图:

电位定义

按insert在SPECIAL中选择 PDP电位定义点

修改

电位定义

电位名称

截面积/直径

颜色/编号

显示

添加连接颜色 带单位的连接截面积/直径

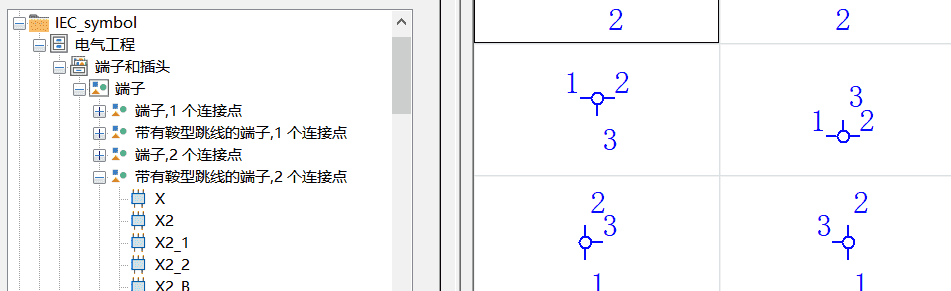

端子排

通过带有鞍型跳线的端子,黑盒和中断点,可以制作端子排

端子排

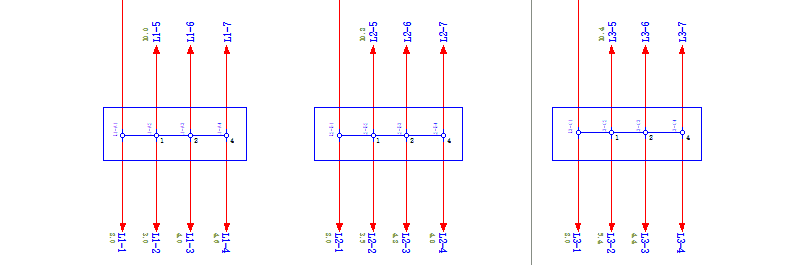

端子排原理图

端子排原理图

主电源

由设备连接点,黑盒,折线组成

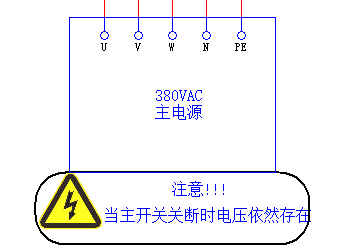

主电源实例图

柜内电源

使用三相桥式整流器

柜内电源

修改

整流器

技术参数:具体型号

铭牌文本:哪个品牌
